مكان المنشأ:
الصين
اسم العلامة التجارية:
PASSION
إصدار الشهادات:
CE
رقم الموديل:
بسد-19
أنبوب داخلي مركب UHMWPE/EPDMمقاومة استثنائية لـ 98% من المواد الكيميائية التآكلية، بما في ذلك حمض الكبريتيك، حمض الهيدروكلوريك، الأمونيا، والميثانول
ضغط العمل: 16 بار (230 PSI) ، ضغط الانفجار: 48 بار (690 PSI)موثوقة وآمنة لنقل السوائل الصناعية
نطاق درجة حرارة واسع وحماية من الأشعة فوق البنفسجيةمناسبة للبيئات الخارجية والصناعية القاسية (من -40 درجة مئوية إلى +80 درجة مئوية)
| المقارنة | أنبوب كيميائي UHMWPE/EPDM | خرطوم كيميائي من المطاط التقليدي |
|---|---|---|
| المقاومة الكيميائية | 98٪ التوافق (بما في ذلك الأحماض القوية والحلزون) | التوافق 60-70٪ (محدودة) |
| المقاومة للكش | ممتاز (طبقة داخلية UHMWPE) | معتدلة (تتآكل بشكل أسرع) |
| المرونة | نصف قطر الانحناء = 5x OD (سهولة التعامل) | نصف قطر الانحناء = 8x OD (أكثر صلابة) |
| مضاد للأشعة فوق البنفسجية / الشيخوخة | أعلى (غطاء EPDM مع إضافات مضادة للأشعة فوق البنفسجية) | عرضة للتشقق تحت أشعة الشمس |
| الوزن | الوزن الخفيف (≤ 0.90 كجم/م لمعرفة 1" ID) | أثقل |
تصميم موصل حصري(اختياري) يزيل مخاطر الشرارة الثابتة أثناء نقل السائل القابل للاشتعال
الطبقة الداخلية الموصلة→ UHMWPE المضغوط بالكربون الأسود يفرغ بشكل ثابت مباشرة، لا حاجة إلى التربة الخارجية
أكثر أماناً من الأنابيب القياسية→ يمنع التراكم الساكن عند نقل المواد الكيميائية القابلة للاشتعال (مثل الميثانول، المذيبات)
| آلية مضادة للستاتيكية | أنبوب كيميائي UHMWPE (مع طبقة موصلة) | خرطوم كيميائي مطاطي قياسي |
|---|---|---|
| مسار موصل | أسود الكربون في الأنابيب الداخلية | الاعتماد على سلك الفولاذ (إن وجدت) |
| الموثوقية | فعالية بنسبة 100٪، لا يوجد خطر فشل التربة | عرضة لتراكم الستاتيك إذا تم كسر دوامة الأسلاك |
| الصيانة | لا حاجة إلى فحص الترتيب | يتطلب فحصاً دورياً للقيادة |
المصانع الكيميائيةنقل الأحماض والقليات والمذيبات والمياه الصناعية
شحن شاحنات الوقود والسكك الحديديةمرنة ودائمة لنقل السلع الكبيرة اليومية
التعدين والصهر• يتعامل مع السباتات والمواد الكيميائية
معالجة مياه الصرف الصحيمقاومة للكلوريدات والمياه الصالحة للنفايات

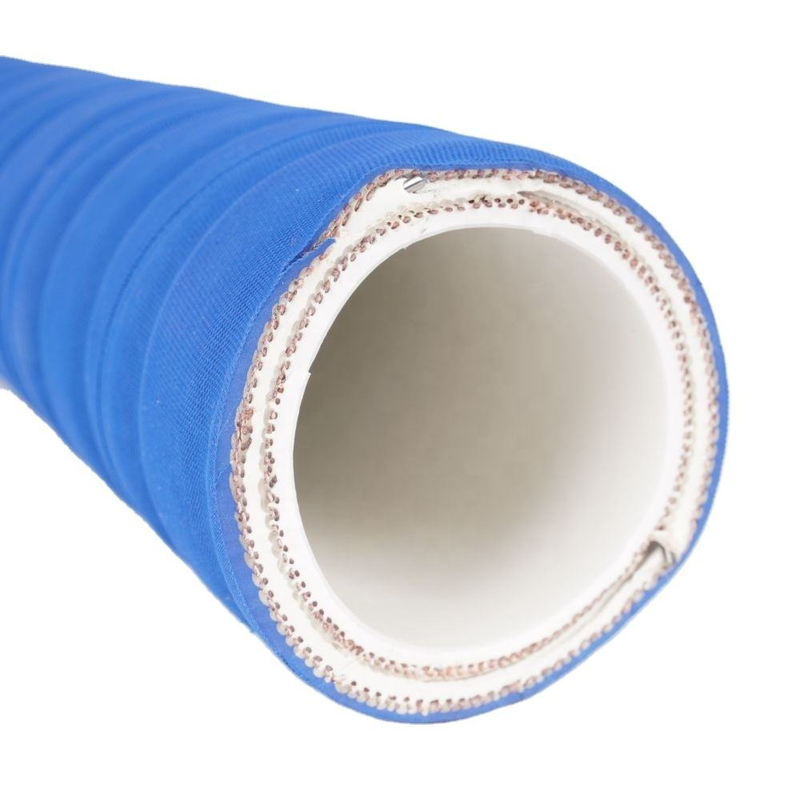

| طبقة | المادة والوظيفة |
|---|---|
| 1 أنبوب داخلي | UHMWPE + EPDM سليمة للغاية، مضادة للستاتيك (اختياري) ، مقاومة لـ 98% من المواد الكيميائية |
| 2 تعزيز | طبقات متعددة من الأقمشة عالية الجاذبية + أسلاك الهليكسيمنح قوة ومقاومة للانحناءات ومقاومة الفراغ |
| 3 طبقة الارتباط | لاصق خاصيضمن الالتصاق القوي بين الطبقات ، ويمنع التشطيب |

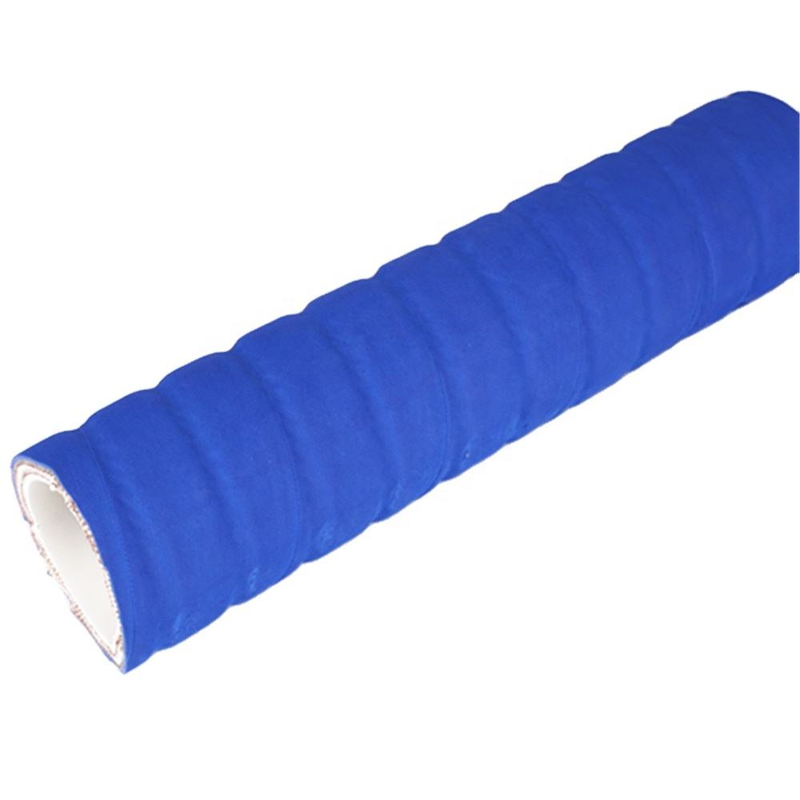

| 4 الغطاء الخارجي | EPDM الأزرقمقاومة للكش ، مضادة للأشعة فوق البنفسجية ، مقاومة للأوزون ، و مقاومة للطقس |
| تحديات المستخدمين | حلولنا |
|---|---|
| أنابيب المطاط لدينا تتحلل بسرعة عند التعامل مع الأحماض القوية | أنبوب UHMWPE الداخلي مقاوم لـ 98% من المواد الكيميائية العدوانية مما يطيل عمر الخدمة 3 أضعاف |
| "الأنابيب صلبة جداً وصعبة التوجيه في الأماكن الضيقة" | مرونة ممتازة مع نصف قطر الانحناء = 5x OD ، سهلة التعامل والتركيب. |
| "الأنابيب الخارجية تنفجر تحت أشعة الشمس والطقس" | غطاء EPDM مضاد للأشعة فوق البنفسجية يوفر مقاومة عالية للشيخوخة والطقس. |
| "الشرارات الثابتة هي مصدر قلق للسلامة عند نقل الميثانول". | الطبقة الداخلية الموصلة الاختيارية تقضي على المخاطر الثابتة بدون تأسيس خارجي |
| الجزء رقم | القطر الداخلي | القطر الخارجي | ضغط العمل | ضغط الانفجار | الوزن | طول الملف |
|---|---|---|---|---|---|---|
| PCSD-19 | 3/4 " (19.1 ملم) | 1.14" (31.6 ملم) | 16 بار | 48 بار | 0.73 كجم/م | 40 متر |
| PCSD-25 | 1 " (25.4 ملم) | 1.48" (37.6 ملم) | 16 بار | 48 بار | 0.90 كجم/م | 40 متر |
| PCSD-32 | 1-1/4 " (31.8 ملم) | 1.79" (45.4 ملم) | 16 بار | 48 بار | 1.14 كجم/م | 40 متر |
| PCSD-38 | 1-1/2 " (38.1 ملم) | 2.05" (52.0 ملم) | 16 بار | 48 بار | 1.42 كجم/م | 40 متر |
| PCSD-50 | "2" (50.8 ملم) | 2.57" (65.4 ملم) | 16 بار | 48 بار | 1.89 كجم/م | 40 متر |
| PCSD-76 | "2" (76.2 ملم) | 3.68" (93.4 ملم) | 16 بار | 48 بار | 3.29 كجم/م | 40 متر |
| PCSD-102 | 4" (101.6 ملم) | 4.75" (120.6 ملم) | 16 بار | 48 بار | 4.83 كجم/م | 40 متر |
أحجام أخرى (1-3/4"، 2-1/4"، 2-1/2"، 6") وأطوال مخصصة متوفرة عند الطلب.
الطول:أطوال مخصصة من 1m إلى 50m (الملف القياسي: 40m / 130ft)
المكونات:أجهزة التشغيل المزدوجة
رموز الألوان:الأزرق (المعيار) ، الأحمر، الأصفر، أو الأسود (لتحديد الخط)
الخيار السليم:طبقة داخلية مضادة للستاتيكية لنقل مواد كيميائية قابلة للاشتعال
يتم تصديرها إلى أكثر من 30 دولةيثق بها في أسواق الكيماويات والتعدين والصناعة في جميع أنحاء العالم
أكثر من 10 سنوات من تصنيع الأنابيبتم نشر أكثر من 3 ملايين متر من الأنبوب الكيميائي الآمن
ضمان الجودةيتم اختبار ضغط كل خرطوم إلى 1.5x ضغط العمل قبل الشحن
