مكان المنشأ:
تشجيانغ ، الصين
اسم العلامة التجارية:
PASSION
إصدار الشهادات:
CE, ISO 9001:2008
رقم الموديل:
ISO7241-B
فيديو
اقتران هيدروليكي سريع ISO 7241-B
سمات
1. يمكن إغلاق قابس الصمام تلقائيًا لمنع التسرب عند فصل أدوات التوصيل.
2. يمكن فتح قابس الصمام تلقائيًا للسماح بمرور السوائل عند توصيل أدوات التوصيل.
3. الأجزاء الرئيسية مقواة بالحث من أجل متانة أفضل.
4. يعمل نظام القفل الكروي الموثوق به الذي يجمع بين جزأين نصف مسيرتين معًا.
5. يتم تشكيل أدوات التوصيل من الذكور والإناث من مخزون القضبان الفولاذية الصلبة.
6. هذه الوصلات تصل إلى معيار ISO7241-B.
7. نفس الوظيفة ويمكن تبادل المنتجات التالية:
سلسلة Parker 60 وسلسلة Faster HNV وسلسلة Aeroquip FD45 وسلسلة Hansen HA.
مواصفات المنتج
| تحديد | ||||||||
| حجم الجسم (بوصة) | 1/4 بوصة | 3/8 بوصة | 1/2 بوصة | 3/4 بوصة | 1 بوصة | 1-1 / 4 " | 1-1 / 2 " | 2 بوصة |
| الضغط المقدر (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| التدفق المقدر (GPM) | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| نطاق درجة الحرارة (الأختام STD) | -20 درجة مئوية ~ + 80 درجة مئوية | |||||||
| مواد الختم القياسية | فلوروكربون | |||||||
سلسلة قارنة التوصيل السريع الهيدروليكية ISO 7241B - أوين ها ...

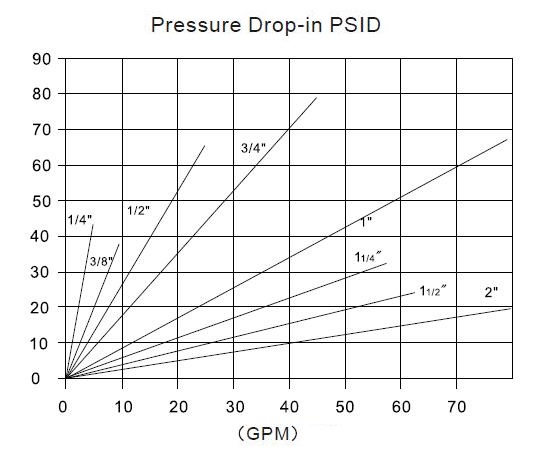

انخفاض الضغط PSID

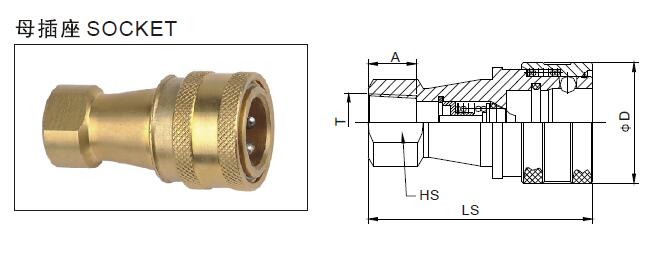

| رقم الجزء | LS | φ د | HS | أ | تي |
| H102-01SF | 48 | 24 | 2 * 14 | 10 | ZG1 / 8 |
| H102-02SF | 58 | 28 | 2 * 19 | 12.5 | ZG1 / 4 |
| H102-03SF | 65 | 35 | 2 * 21 | 13 | ZG3 / 8 |
| H102-04SF | 72 | 45 | 2 * 29 | 14 | ZG1 / 2 |
| H102-06SF | 88 | 55 | 2 * 35 | 17 | ZG3 / 4 |
| H102-08SF | 102 | 65 | 2 * 41 | 23 | ZG1 |
| H102-10SF | 115 | 79 | 2 * 54 | 27 | ZG1-1 / 4 |
| H102-12SF | 124 | 79 | 2 * 63 | 27 | ZG1-1 / 2 |
| H102-16SF | 132 | 109 | 2 * 77 | 30 | ZG2 |

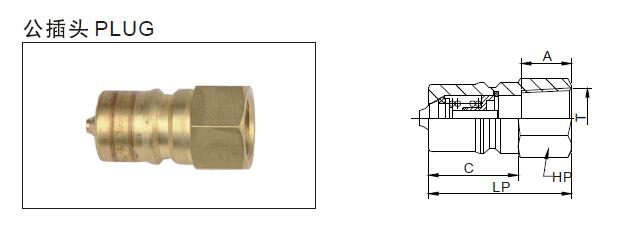

| رقم الجزء | LP | ج | HP | أ | تي |
| H102-01PF | 29 | 19 | 6 * 14 | 10 | ZG1 / 8 |
| H102-02PF | 36 | 22.5 | 6 * 19 | 12.5 | ZG1 / 4 |
| H102-03PF | 40 | 25 | 6 * 21 | 13 | ZG3 / 8 |
| H102-04PF | 44 | 28 | 6 * 29 | 14 | ZG1 / 2 |
| H102-06PF | 52 | 36 | 6 * 35 | 17 | ZG3 / 4 |
| H102-08PF | 62 | 40 | 6 * 41 | 23 | ZG1 |
| H102-10PF | 70 | 45 | 6 * 54 | 27 | ZG1-1 / 4 |
| H102-12PF | 75 | 49 | 6 * 63 | 27 | ZG1-1 / 2 |
| H102-16PF | 80 | 52 | 6 * 77 | 30 | ZG2 |

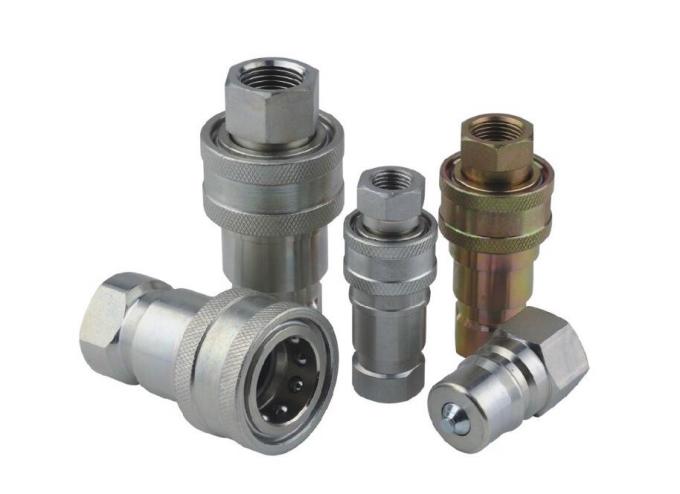

صورة المنتج
التعبئة والشحن
نقوم بشحن البضائع عن طريق الشحن السريع أو الجو أو البحر أو وفقًا لمتطلباتك.
لا تتردد في الاتصال بنا لأي سؤال!
أرسل استفسارك إلينا مباشرة
